主要特点：

地下电缆故障检测仪

电缆故障测试仪具有以下显著特点：

1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置

2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

概述

地下电缆故障检测仪

是一套综：合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

系统组成：

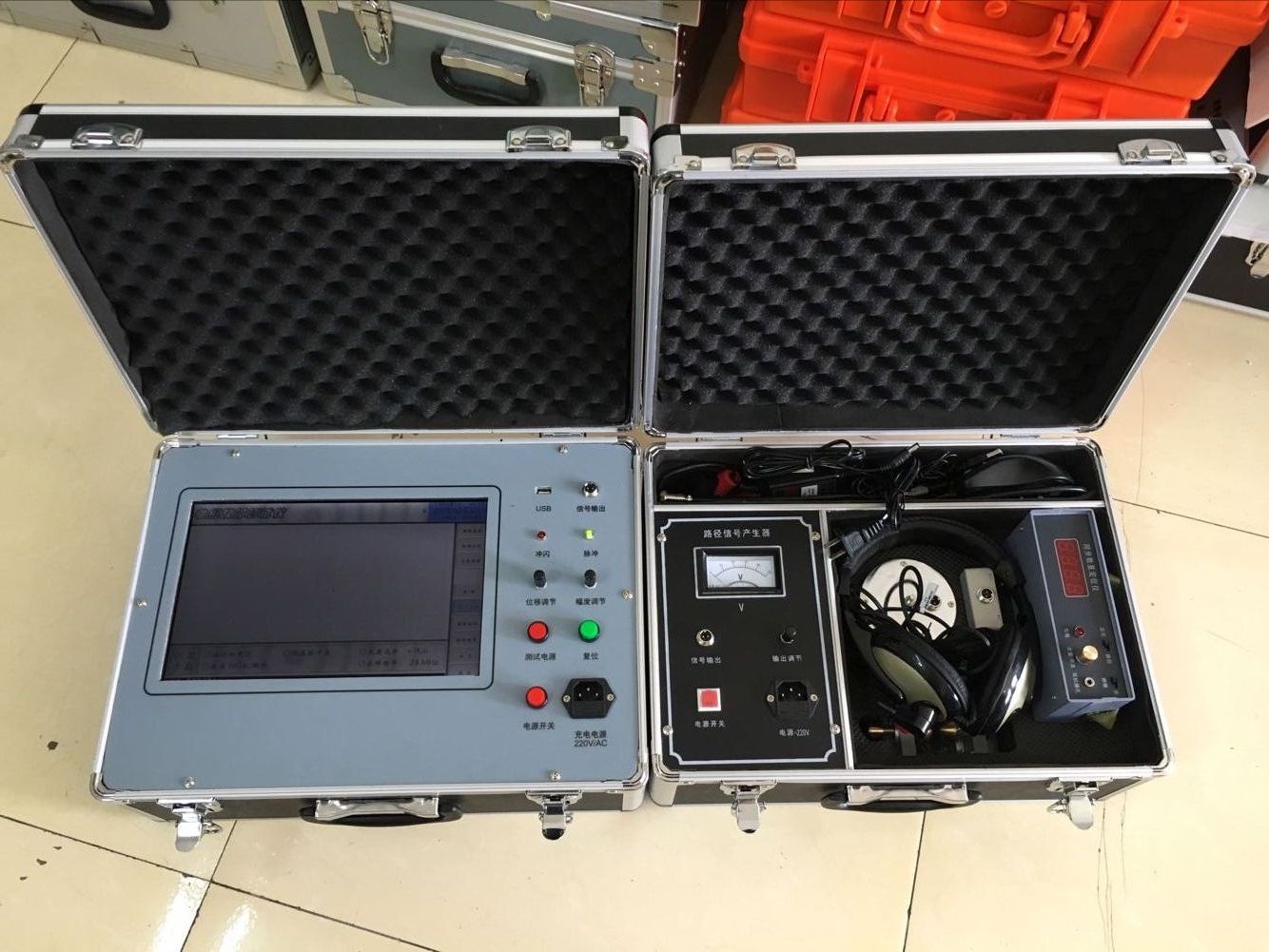

1.电缆故障测试仪主机

2.电缆路径及故障定点仪

3.电缆故障一体化高压发生器

4.电缆识别仪

5.高压电缆安全刺扎器

6.高压设备：电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套专用测试线等。

电缆故障测试仪是一套综合性的设备。用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。

技术参数：

地下电缆故障检测仪

1.测试距离不小于10公里。

2.故障点定位误差小于0.5米。

3.电缆路径探测不小于10公里。

4.主机初测误差小于2%。

5.主机电源：AC 220V 50HZ ±10%

6.主机体积：350×250×220（毫米）

7.主机重量：5千克

8.定点仪电源：DC 9V

9.定点仪体积：170×135×60（毫米） （不含探头、耳机）

10.定点仪重量：0.5千克（不含探头、耳机）

路径及故障定点仪：

它是由发射机和接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。它是邮电通信系统以及铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

参数：
