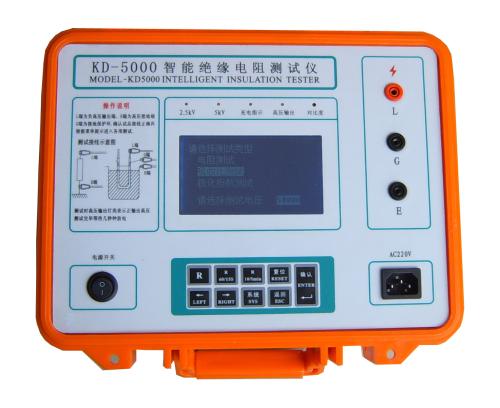

绝缘电阻测量仪

达瑞电气为您推荐：

绝缘电阻测量仪主要用于测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等设备的绝缘电阻。

2.在选择测试编号状态下，可按动设置键（12）进入查询测试结果状态。

3.按动上下键（12）来增加和减少测试结果的编号。（相应的编号反黑）。

4.选择好编号后，按动测试键（10）可进入该编号的测试结果，按动上下键（12）可查询该编号测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。

5.查询完毕，按动设置键（12）返回准备测试状态。

6.如需查询再次查询可再次按动设置键（12）。

使用步骤

使用接地电阻测试仪测量步骤

1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示。

接地电阻测试使用图解

接地电阻测试使用图解：a）实际操作 b）等效原理

2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：

①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。

②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。

3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。

4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。

5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。

6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7）计算测量结果，即R地=“倍率标度”读数×“测量标度盘”读数。
