绝缘电阻表2500V摇表测试仪注意事项
1.禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电.也没有感应电的情况下测量。
2.摇测过程中.被测设备上不能有人工作。
3.兆欧表线不能绞在一起.要分开。
4.兆欧表未停止转动之前或被测设备未放电之前.严禁用手触及。拆线时，也不要触及引线的金属部分。
5.测量结束时.对于大电容设备要放电。
绝缘电阻表2500V摇表测试仪产品参数：
输出电压 500VDC 1000VDC 2500VDC 5000VDC
精 度 温度 23℃±5℃
绝缘电阻 1MΩ～20GΩ±5% 2MΩ～40GΩ±5% 5MΩ～100GΩ±5% 10MΩ～200GΩ±5%
输出电压 4MΩ～20GΩ0～+10% 8MΩ～40GΩ0～+10% 20MΩ～100GΩ0～+10% 40MΩ～200GΩ0～+10%
高压短路电流 ≥3.5mA
工作电源 8节AA型充电电池，外置充电适配器
工作温度及湿度 -10℃～40℃，最大相对湿度85%
保存温度及湿度 -20℃～60℃，最大相对湿度90%
绝缘性能 电路与外壳间电压为1000V DC时，最大2000MΩ
耐压性能 电路与外壳间电压为2500V AC时，承受1分钟
尺 寸 260×200×170mm3(L×W×H)
产品操作程序：
⒈ 按四端子接法接线。
⒉ 打开电源。
⒊ 按测量键即可(如电流显示A值小于100A后，可通过面板电流微调进行校正)。
⒋ 测量显示值后，需保存数据。
⒌ 测量结束后，请关掉电源。
⒍ 测试钳请爱护。
操作方法：

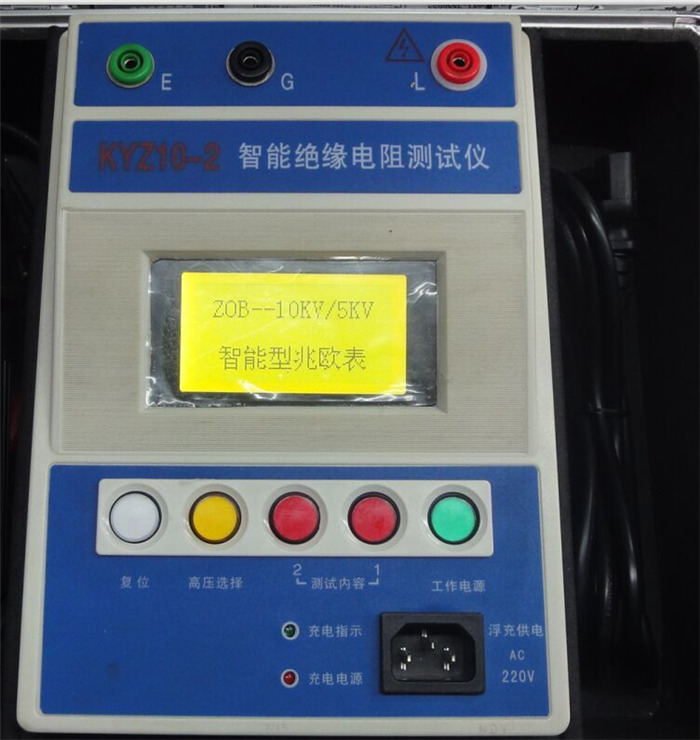

1. 开启电源开关“ON”，选择所需电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，高压指示灯亮，LCD显示的稳定数值即为被测的绝缘电阻值，关闭高压时只须按一下高压启停键，关闭整机电源时按一下“OFF”键。
2. 测量绝缘电阻时，先将被试品与其他电源断开，短路放电，将仪表所配备的专用测试线按图依次连接，红色测试线插入仪表“E”端，另一端与被试品的接地点或外壳相接。将黑色屏蔽线的白色芯线插入仪表的线路“L”端，另一端和被试品与大地绝缘的导电部分相接。若需要保护环时，可将黑色屏蔽线的黑色芯线插入仪表的“G”端，另一端与被试品屏蔽部分或不参加测量的部分相接。（注：测量过程中，由于绝缘物产生电极化现象，会引起绝缘值读数漂移、跳动，属正常现象。）
测量电气产品的元件之间的绝缘电阻时，可将“L”和“E”端接在任一组线上进行。如测量发动机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
3. 启动高压后，机内定时器开始工作，一分钟时仪表自动报警5秒，此时数值被锁定，以便计算吸收比。（此后每隔45秒报警一次）。
