1) 使用福禄克Fluke1587绝缘电阻测试仪进行变频器主回路(以VACONNXP产品为例)绝缘测量应遵循下列步骤：

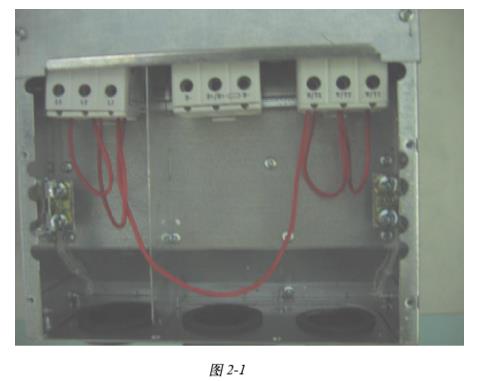

1.断开变频器所有与外界的接线，确保被测电路未连接任何电源。然后将输入端L1，L2，L3和输出端U，V，W短接在一起，如图2-1。

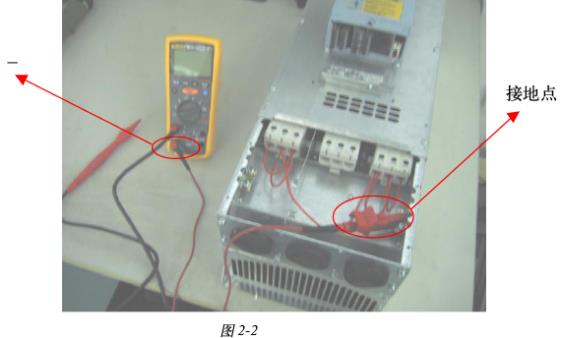

2.将福禄克绝缘电阻测试仪的测试探头插入‘+，输入端子，然后将’另一端接到‘接地点’如图2-2。
3.将探头与待测电路连接，绝缘电阻测试仪会自动检测电路是否通电。如果电路中的电压超过30Vacordcjlj试被自动禁止。

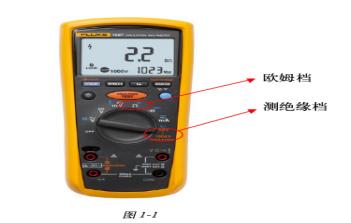

4.选择福禄克Fluke1587绝缘电阻测试仪的‘Insulationtest’测试功能。
5.通过‘Range’按钮选择合适的测试电压(500Vdc)。

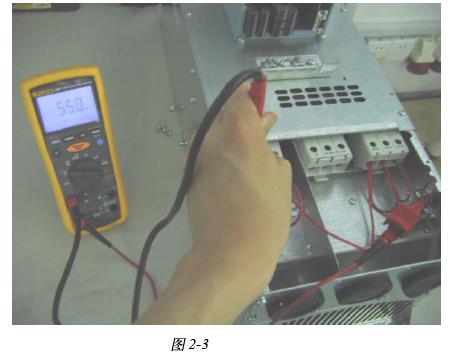

6.按住‘Insulationtest’测试键，读出绝缘电阻测试仪上所显示的阻抗值。读数达到稳定可能需要几秒钟。阻抗值越髙越好，此时读数为550兆欧，可以判断该绝缘良好。如图2-3。
7.继续将绝缘电阻测试仪的探头留在测试点上，然后释放‘Insulationtest’按钮。被测电路即开始通过仪表放电，直至结束。
2) 变频器控制回路(以VACONNXP产品为例)绝缘测量时应该注意的是---必须用福禄克Fluke1587绝缘电阻测试仪带的‘电阻档’进行连续性测试，一般测试值>=1兆欧，表示绝缘良好。
3) 使用绝缘电阻测试仪进行电动机绝缘测试时，应相对于接地线，分别测试U，V，W三相绕组线，一般测量值>=5兆欧，表示绝缘良好
