动平衡测试仪使用方法操作流程:

开机,屏幕显示如图

 动平衡测试仪开机图

                                 图4-1

按|执行|键,屏幕进入方式选择菜单,如图

动平衡测试仪菜单图

                                    图4-2

4.1、动平衡测试仪转速测量:

   当仅进行转速测量时,只需将霍尔传感器同仪器连接好,同时在旋转皮带盘表面安放好小磁钢。开机后,在方式选择菜单(图4-2)下,选择<转速测量>,按|执行|键,屏幕进入转速测量画面(图4-3)。这时显示屏上显示的就是被测旋转体的转速,单位为rpm (转/分)。

动平衡测试仪转速测量

                                      图4-3

4.2、动平衡测试仪振动强度的测量:

   当仅进行振动强度测量时,只需将速度传感器连接到仪器面板的振动输入插口上,并将速度传感器固定在被测点上。在方式选择菜单(图4-2)下,将光标移到<振动测量>,按动|执行|键,屏幕显示如图4-4。



动平衡测试仪振动测量

                                图4-4

其中

×1:    放大倍率,用于提高振动量 A值的读数分辨率。按动▲或▼键就可以使之在“×0.1、×1、×10、×100”之间 切换。

通道标号:    按|◄|键,可以在 A通道和 B通道之间切换。

按|+|键可以使测量值在振动烈度(mm/s)及位移峰—峰值(um)之间互相切换。

 一般在低频转速在10000转/分以下选用位移峰—峰值(um)测量。适用大部份用户操作,下面均以位称档举例。

4.3、动平衡测试仪现场动平衡

4.3.1、符号定义

  ● 单平面

  A0:   原始振动;

  A01:   试加重后的振动;

  P:    试加重量;

  K:    影响系数;

  M:    平衡重量。

  ● 双平面

  i:      测点号;

  j:      平衡加重平面号;

  A(1,0)、B(2,0):   A、B两个测点的原始振动;

  A(1,j)、B(2,j):  第j平面加重在A、B测点引起的振动矢量;

  P(j):    在第j平面内的试加重量;

  K(i,j):   在第j平面所加重量对第i测点的影响系数;

  M(j):    第j平面的平衡重量。

   其中    (i>0,j>0)

[注]:  ①说明书中所提到的单测点或单平面,对于动平衡来讲,均指单配重平面单测点动平衡。

     ②说明书中所提到的双测点或双平面,对于动平衡来讲,均指双配重平面双测点动平衡。

4.3.2、动平衡测试仪试重法动平衡

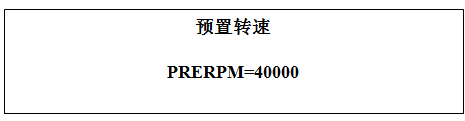

   在方式选择菜单下,按▲,▼,◄,►键选择<动平衡>,按|执行|键,屏幕显示预置转速画面,如图4-5。

动平衡测试仪预置转速

                                    图4-5

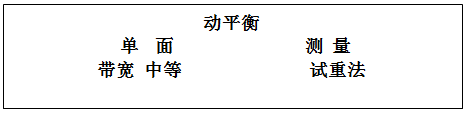

按|执行|键,屏幕进入动平衡菜单,如图4-6。

    ●“预置转速”数值可以自己设置,缺省设置为40000(RPM)。当实际转速>预置转速时仪器进入“保持”状态,相当于按下|保持|键,此功能是为某种航空发动机的动平衡而设计的,一般情况下可对此不做处理,即保持其缺省设置值,而按执行键进入下一菜单。

动平衡测试仪

                                 图4-6

 ●“带宽”:动平衡滤波带宽。在图4-6中,将光标移动到<带宽>,按|+|键,可以选择带宽分别为窄带(0.2Hz)、中等(1Hz)、宽带(5Hz)。



  1、动平衡测试仪单平面

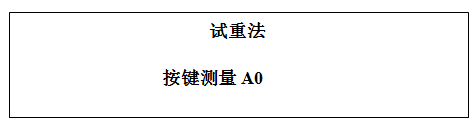

(1)在图4-6状态下,按|执行|键,屏幕显示如图4-7

动平衡测试仪试重法

                                 图4-7

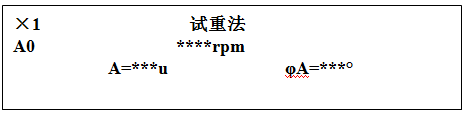

(2)按|执行|键,屏幕显示如图4-8

动平衡测试仪试重法

                                 图4-8

●“×1”及“u”的意义及操作方法与4.2相同。

●“A=***u”:同频振动值,主要由设备动不平衡所引起。

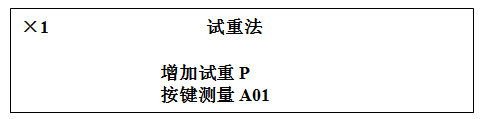

(3)当图4-8中的测量值稳定下来后,按|保持|键,屏幕右上角出现“**”,表示数据已经锁定。按|执行|键,屏幕显示如图4-9。

动平衡测试仪试重法

                                  图4-9

(4)制动转子,在转子上加试重,试重所加的位置应与将要加的配重处于同一径向平面的同一半径上。

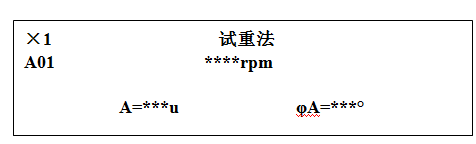

   启动转子,按动|执行|键,屏幕显示如图4-10。

动平衡测试仪试重法

                                 图4-10

(5)当图4-10中的转速稳定在与图4-8相同的转速,且振动量A及角度φA稳定下来后,按|保持|键,屏幕右上角出现“**”,锁定读数。此时的A、φA值会明显不同于图4-8,否则说明所加试重太小或加试重位置不适合。

   按|执行|键,屏幕显示如图4-11。

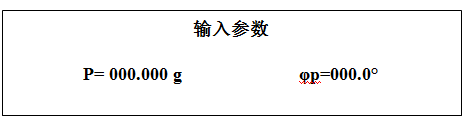

动平衡测试仪输入参数

                                 图4-11

(6)在图4-11中,按动▲或▼键,可以使大光标在P值、g、φ值之间切换;按动◄或►键,可以使小光标“_”在各位之间切换;按动|+|或|-|键,可以改变各位的数值,或将g与Kg之间互相切换。

   输入所加试重的大小P及位置φp(试重相对于磁钢标志逆转速方向所转过的角度)。按|执行|键,屏幕显示如图4-12。

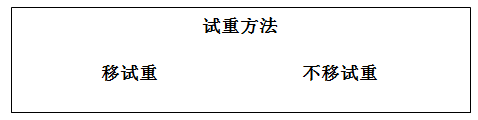

动平衡测试仪试重方法

                                  图4-12

(7)在图4-12中,“移试重”或“不移试重”的选择,应根据具体的动平衡工艺而定。对于试重焊接在转子上的情况,只能选择“不移试重”;而对于采用螺钉连接等非永久连接方式固定的试重,则可以选择“移试重”。

   例如选择了“移试重”,按|执行|键,屏幕显示如图4-13。

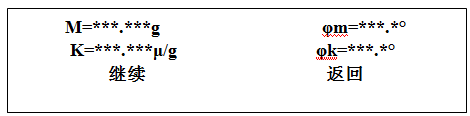

动平衡测试仪测量结果

                                   图4-13

  ●M:   应加在转子上的配重大小;

  ●φm:  应加在转子上的配重的位置(相对于磁钢标志逆转速方向所转过的角度)。

  ●K、φk:影响系数,将在影响系数法中加以说明。

(8)动平衡测试仪制动转子,在转子上角度φm处增加配重M。

   启动转子。

   选择“继续”,按|执行|键,则屏幕显示如图4-7。

   按|执行|键,屏幕显示如图4-8。当转速稳定在“动平衡转速”,A及φA值读数稳定时,按|保持|键锁定。可以看到振动量A值比加配重前明显减小了。

(9)按|执行|键,屏幕显示如图4-13,但M值(剩余不平衡量)比图4-13中明显减小。  如果对平衡结果还不满意,可以操作(8)~(9)。

   如果认为剩余不平衡量M值已经满足要求,则选择“返回”,则屏幕回到预置转速画面(图4-5)。动平衡过程结束。
