开关柜通电试验台-扬州达瑞

发布时间：2020-08-27 15:07:18

产品价格：0.00

点击次数：2922

所属分类：开关柜通电试验台

产品描述

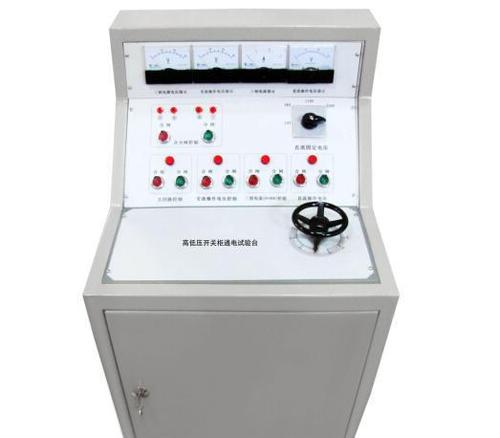

开关柜通电试验台

达瑞电气为您推荐：

开关柜通电试验台是型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

产品参数

输入电源：三相四线AC380V

输出电压及电流：

三相AC100V输出（固定值）一组

三相AC 0 – 10A输出（〈100V，可调值〉一组

单相24V、36V、110V、220V直流固定输出一组

交流操作电压输出

AC 0 – 400V，220V时，电流小于10A 一组

直流操作电压输出DC 0 - 260V 一组

单相AC220V输出（固定值，插座形式）二组

三相AC380V输出（固定值，接线柱）一组

合闸控制接点⑤、⑧分闸控制接点⑥、⑦

外形尺寸：780×620×1100mm

最好每次只能有一组电源输出工作。

2、技术参数中6 – 7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值），

3、三相转换开关K1、K2、K3分别控制面板上的三相AC380V电压表、三相交流电流表、三相交流电压表、

1、接通输入电源AC380V

2、连接交流操作电压输出电源线至电压表

3、检查并确认接线是否，接通总电源开关

4、将调压器回零，并按“合闸“扭，

5、再按面板上交流操作电压的“合闸”扭

6、缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。

7、试验完毕后，先按面板上交流操作电压的“分闸“扭再按面板上总“分闸”扭。然后，断开总电源开关

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
