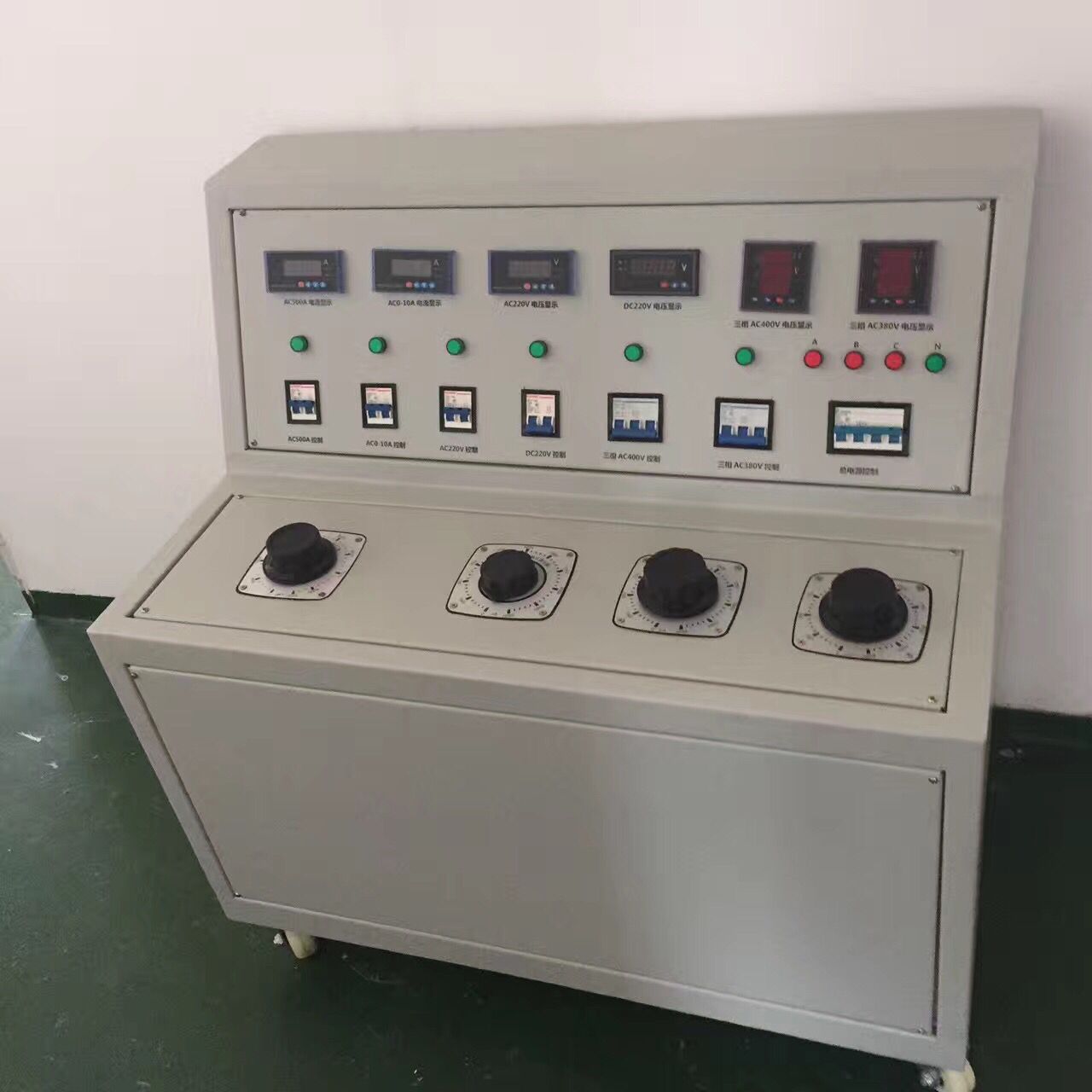

高低压开关6柜通电试验台 产品指标
输入电源：三相四线AC380V
输出电压及电流：
1、三相AC100V输出（固定值） 一组
2、三相AC 0 – 10A输出（<100V，可调值> 一组
3、交流电压输出
AC 0 – 400V，220V时，电流小于10A 一组
4、直流操作电压输出 DC 0 - 260V 一组
5、单相AC220V输出（固定值，插座） 二组
6、三相AC380V输出（固定值，接线柱） 一组
7、直流固定电压24V,36V,110V,220V输出 一组
8、外形尺寸：550mm×750mm×800mm
9、重量：45kg
高低压开关6柜通电试验台 产品参数：
|
输入电源: |
AC380V/32A，一路进两路出，用防水插座 |
||||||||
|
电流输出： |
0~5A（可调，且有转换开关控制KE，LE两种型式） |
||||||||
|
电压输出： |
交流输出： |
0~520V（可调10A，三相四线，四组） |
|||||||
|
380V（固定值，三相四线一组） |
|||||||||
|
220V（固定值二组，前后面板各一组） |
|||||||||
|
110V（固定值二组，前后面板各一组） |
|||||||||
|
直流输出： |
0~270V（可调，20A） |
||||||||
|
整个控制台要有功率因素控制器，且功率因素可调，包括超前滞后，可调值分0.50.60.70.750.80.91 |
|||||||||
|
仪表显示： |
可调交流电压输出 |
||||||||
|
|
直流可调电压输出，以及直流电流值 |
||||||||
|
|
多功能电表显示，在试验仪表回路时能显示当前的功率，功率因素，电压等值。 |
||||||||
|
|
时间显示值 |
||||||||
使用说明
1、接通三相四线 AC380V
2、将输出 DC300V 接至负载
3、将输出调节旋扭逆时针旋转至零位
4、检查并确认接线无误
5、将电源开关闭合
6、缓慢调节输出调节旋扭，将电压升起到达合适值
7、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线
产品别称
高低压开关柜通电试验台、开关通电试验台、开关柜综合测试台、通电试验台、高低压开关柜试验电源车、二次回路通电试验车、高低压开关柜通电试验车
功能说明
1、技术参数中1 – 5项分别由独立的接触器控制，输出线接线柱前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数中1 – 5项，可以同时合闸，没有互锁。请用户注意使用中的要求。
每次只能有一组电源输出工作。
2、技术参数中6 – 7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出(固定值)、三相AC380V输出(固定值)，
3、三相转换开关K1、K2、K3分别控制面板上的三相AC380V电压表、三相交流电流表、三相交流电压表、
