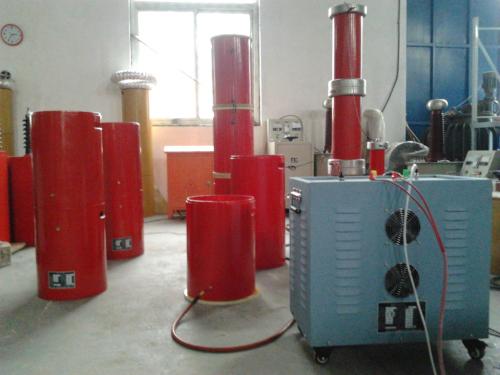

变频串联谐振试验装置-扬州达瑞

发布时间：2020-08-27 14:43:50

产品价格：0.00

点击次数：2922

所属分类：串联变频谐振装置

产品描述

原理图

串谐“系统容量/电压等级”快速选型

1、串谐系统容量的公式

其中：

U-试验电压(注意)

f-谐振频率（也就是系统真实的工作频率）

C-电容量

2、常规电缆对应的试验电压。U（见右图）

3、电缆试验谐振频率。一般取f=35Hz

4、电容量。C

5、串谐系统容量W算法

3、示范GDTF-108kVA/108kV串谐常规试验对象

(1)、电缆：

10kV/35kV电压等级

(2)、主变：

10kV/2.5MVA 35kV/3.5MVA 110kV/20MVA （中性点试验）

10kV/4MVA 35kV/10MVA 110kV/50MVA （中性点试验，试验电压≤80kV）

10kV/10MVA 110kV/180MVA（中性点试验）

(3)、其它类

10kV开关、PT、CT的交流耐压试验

35kV及以下电压等级隔离开关、断路器的交流耐压试验

35kV开关柜的交流耐压试验

GDTF-270kVA/270kV串谐常规试验对象

(1)、电缆：

10kV/35kV/110kV电压等级

(2)、主变：

10kV/3.5MVA 35kV/54MVA 66kV/100MVA 110kV/50MVA 220kV/31.5MVA

10kV/25MVA 35kV/31.5MVA 110kV/110MVA

35kV/50MVA 110kV/50MVA

35kV/20MVA 110kV/60MVA

35kV/31.5MVA 110kV/315MVA

35kV/31.5MkVA

(3)、其它类

10kV开关的交流耐压试验。

35kV开关、GIS、互感器、绝缘子等变电站设备的交流耐压试验。

66kV及其以下电压等级的CT、PT、开关、断路器、绝缘子、母线的交流耐压试验

110kV及其以下电压等级的GIS 、CT、PT、开关、断路器、绝缘子、避雷器、母线的交流耐压试

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
