高压升压器-扬州达瑞

发布时间：2020-08-27 14:40:27

产品价格：0.00

点击次数：2922

所属分类：工频耐压试验装置

产品描述

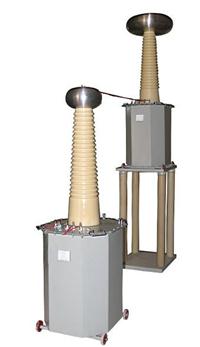

高压升压器

达瑞电气为您推荐：

试验高压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，交直流高压试验变压器是在YD系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。

试验变压器的容量选择

标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9。

式中： Pn----标称试验变压器容量（KVA）。

Vn-----试验变压器的额定输出高压的有效值（KV）。

K-------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

Ct------被试品的电容量（PF）。

ω----角频率，ω=2πf，f-----试验电源的频率。

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子几十微法。

电力变压器 < 1000KVA - 1000PF> 1000KVA 1000 – 10000PF。

高压电力电缆和油浸纸绝缘 250 – 300PF/m。

封闭变电站，SF6气体绝缘 100 – 10000PF。

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考：

Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
