产品简介：

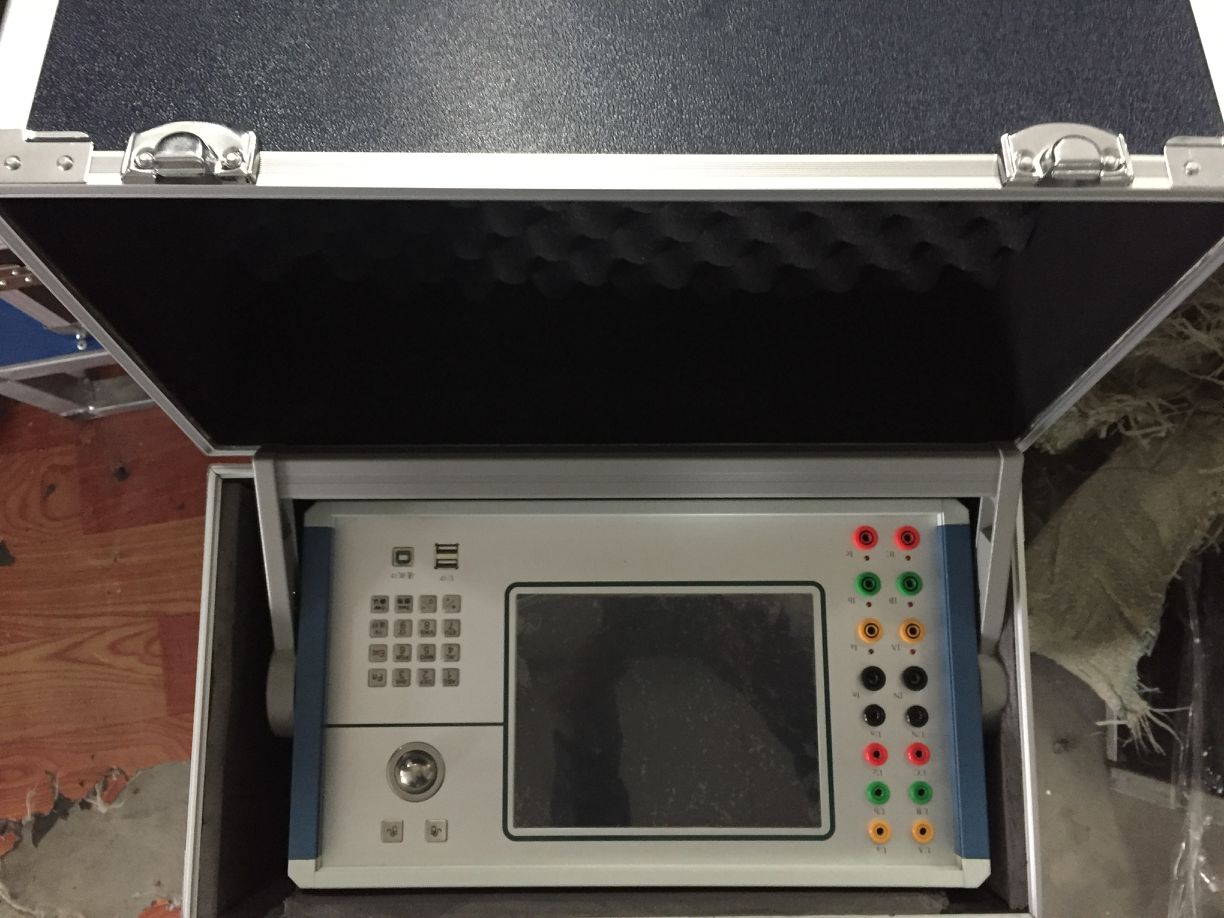

工控三相微机继电保护测试仪，具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护设备进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投设备，试验更加便当和完美。仪器选用高速、高功用数字控制处理器作为控制微机，软件上运用双精度算法发作各相任意的高精度波形，一同还选用高速高位D/A改换器，保证了全规划内电流、电压的精度和线性，现已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站概括自动化已成为干流
产品特征：
1、电压电流输出活络组合 输出达4相电压3相电流，可任意组合结束常规4相电压3相电流型输出方式，既可兼容传统的各种试验办法，也可便当地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作办法 设备直接外接笔记本电脑或台式机进行操作，便当方便，功用安稳。
3、三相继电保护校验仪、微机继电保护检验仪、三相继保检验仪新式高保真线性功放 输出端一贯坚持选用高保真、高可靠性模块式线性功放，而非开关型功放，功用出色。不会对试验现场发作高、中频烦扰，而且保证了从大电流到细微电流全程都波形滑润精度优异。
4、高功用主机 输出有些选用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A改换。输出波形精度高，失真小线性好。选用了许多先进技术和精密元器件材料，并进行了专业化的结构设计，因而设备体积小、重量轻、功用全、带着便当，开机即可工作，活动试验非常便当。
5、软件功用强壮 可结束各种自动化程度高的大型凌乱校验工作，能便当地检验及扫描各种保护定值，进行缺点回放，实时存储检验数据，闪现矢量图，联机打印陈说等。6相电流可便当进行三相差动保护检验。
6、具有独立专用直流电源输出 设有一路110V 及 220V专用直流电源输出。
7、接口无缺 设备带有USB通讯口，可与计算机及其它外部设备通讯。
8、完善的自我保护功用 散热结构设计合理，硬件保护办法可靠完善，具有电源软启动功用，软件对缺点进行自确诊以及输出闭锁等功用。
技术参数：
1、交流电流输出
输出精度：0.2级
相电流输出（有效值）：0～40A
三并电流输出（有效值）：0～120A
相电流长时间容许工作值（有效值）：10A
相电流zui大输出功率 ：420VA
三并电流zui大输出时zui大输出功率：900VA
三并电流zui大输出时容许工作时间：10s
频率规划（基波）： 20～1000Hz
谐波次数：1～20 次
2、直流电流输出
输出精度：0.2级
电流输出：0～±10A / 每相，0～±30A / 三并
zui大输出负载电压：20V
3、交流电压输出
输出精度：0.2级
相电压输出（有效值）：0～120V
线电压输出（有效值）：0～240V
相电压/线电压输出功率：80VA / 100VA
频率规划（基波）：20～1000Hz
谐波次数：1～20次
4、直流电压输出
输出精度：0.2级
相电压输出幅值：0～±160V
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA / 140VA
5、开关量及时间测量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
