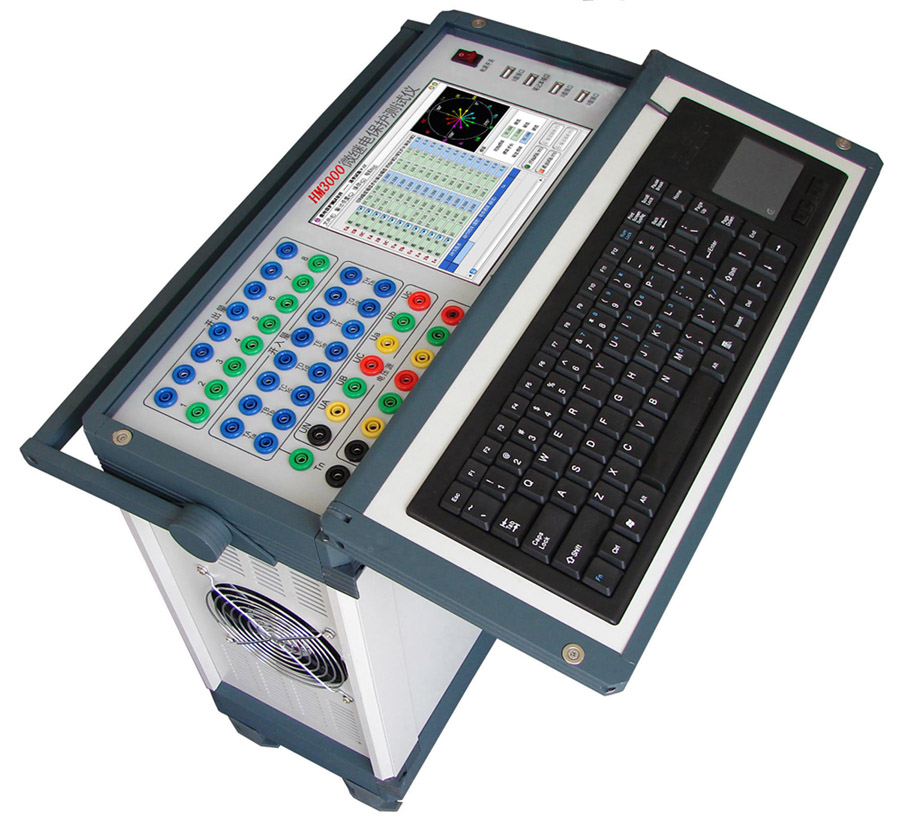

六相继电保护测试仪/继电保护测试仪可测试各种交直流电流、电压、信号、重合闸、差动等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值，释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次，自动计算三次均值，并可打印测试结果。
技术参数：
1、交流电压输出：0～250V连续可调，zui大输出容量1000VA
2、交流电流输出：0～20A、0～100A连续可调
0～20A时，开路电压5V
0～100A时，开路电压10V
3、直流电压输出：0～300V连续可调，zui大3A
4、直流电流输出：0～200mA、0～5A连续可调
0～200mA时，开路电压48V
0～5A时，开路电压24V
5、数字毫秒表：zui大量程：100秒
分辨率：0.001秒
精度：0.01%2个字
6、整机测量精度：0.5级
7、体积：420×310×160
8、重量：16kg
测试方法：
打开电源开关，显示屏显示"欢迎使用....","正在自检...."，微机自检，自检正常后，显示"自检完毕！"。
六相继电保护测试仪/继电保护测试仪测量时，应根据所测继电器的种类，用"上翻"和"下翻"二键选择测试电源的类型，使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱，继电器触头接入输入端子。
1、测值：按"测值"键，本机可测吸合，断开电压（流）值三次，然后，可按"打印"键打印数据。
2、测时：先找出被测继电器的额定值，然后按"测时"键，本机自动分、合闸测三次吸合、断开时间，结束后，可按"打印"键打印数据。
3、"转换"键的使用：先调节好直流电流值，再按"转换"键，则直流电流正常输出，且显示值在屏幕第二行显示出来。此时它可和其它电源同时输出，供需多种电源的继电器校验用，如重合闸继电器等。
4、时间设置：用户可修正仪器的内部时钟。
5、六相继电保护测试仪/继电保护测试仪仪器标定：仪器使用一段时间后，如果测试有偏差，用户可用高等级表对其进行标定，用"上翻"、"下翻"键调整内部系数即可，不用打开机箱或调节任何旋钮。
