一、产品结构
ZD9103G工频高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
二、工作原理
ZD9103G工频高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入ZD-KZX(ZD-KZT)(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列控制箱(台)，经控制箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
三、技术规范
试验变压器使用环境要求：
输入电压：交流220V或380V，50Hz；
环境温度：-40℃～40℃；
相对湿度：≤85%（环境温度为25℃时）；
不含有化学性气体及蒸汽的环境中；
无爆炸性危险的气体中；
不受雨水浸入的场合下。
技术参数
额定容量：1.5~300kVA
输入电压：200/400V
输出电压：0~300 kV
测量变比：500/1000
注：
我公司ZD9103试验变压器单台可做到交流300kV,容量300kVA；
如果用户需要，我公司生产的ZD9103系列试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；
我公司还可根据用户的要求，定制各种特殊规格的试验变压器。
附件1：配套控制箱（控制台）
一、规格型号：ZD-KZX(ZD-KZT)系列

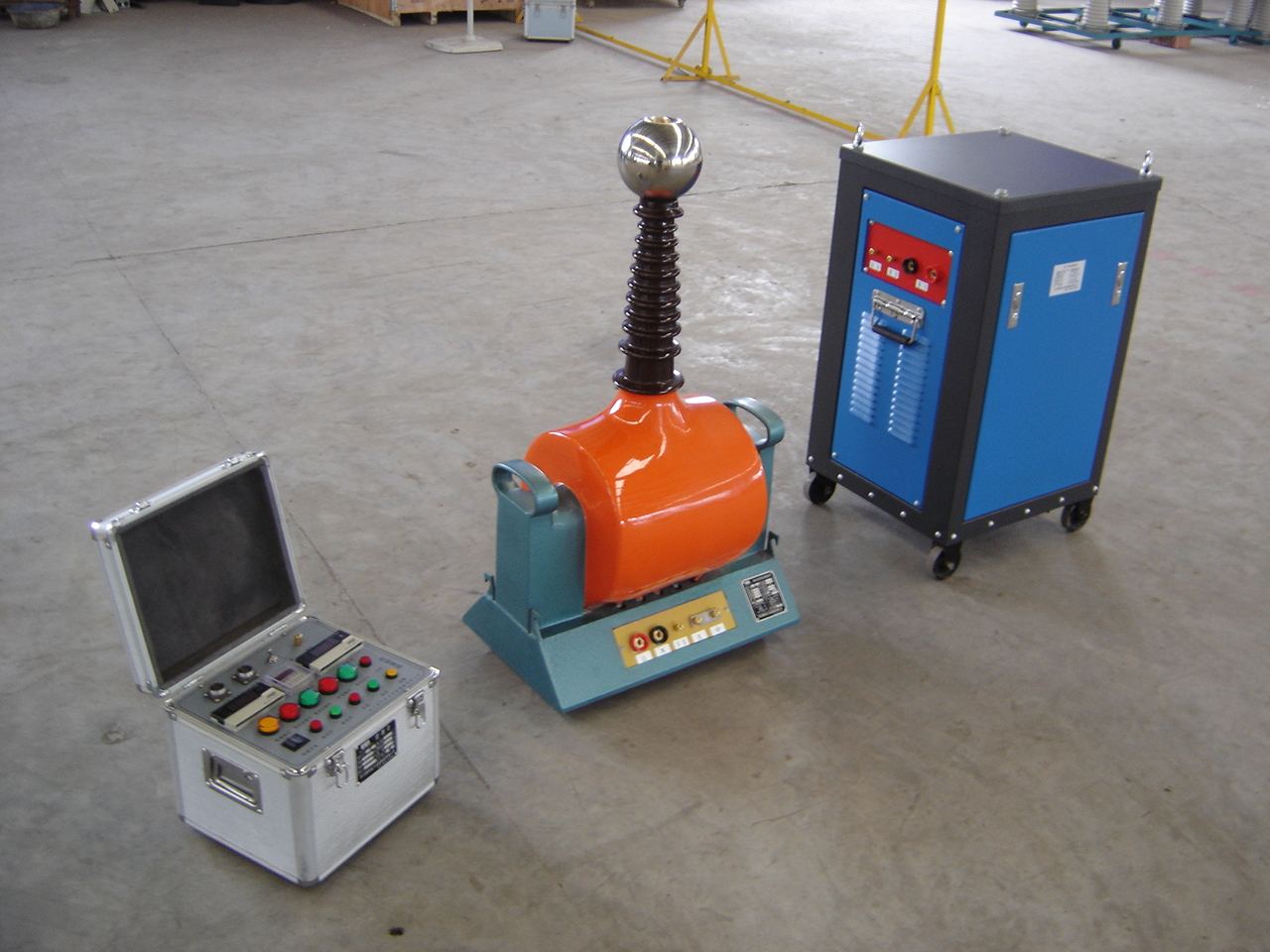

参考图片：
ZD-KZX系列
ZD-ZD-KZT系列
二、技术规格
额定容量：1.0~300kVA
输入电压：220/380V
输出电压：0~200/400V
附件2：配套附件及选配件
1、操作系统：
ZD-KZX系列操作箱 容量：1kVA~5kVA 输入电压：0.22kV
ZD-KZT系列操作台 容量：10kVA~300kVA 输入电压：0.22kV 0.38kV
2、保护式数字微安表 SWB
3、阻容式交直流分压器 FRC—50、100、150、200kV
4、高压直流放电棒 FD—70、140、210kV
5、高压硅堆 2DL—150、300、450kV
6、绝缘支架 50、100、200、300kV
7、高压滤波电容 0.01μF~0.1μF，40~100kV
均压球
9、保护球隙 Q—50、100、150、200、250、500
10、标准试油杯 400ml
11、介质油杯
12、折叠式小推车 150、300型
13、水电阻
14、高压验电器 10、35kV
15、高压定相器 10、35、110、220kV
16、各种万用表、兆欧表及测试线.jpg)
