高压试验变压器是成都苏特电力根据国家行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的产品。

产品别称

试验变压器、工频耐压试验装置、交流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机.

产品特点

●电压、电流、时间、状态信息及提示信息等数据读数清晰、直观；

●全中文界面，操作简单明了，可适应多种应用场合；

●轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

●全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

●按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；

●状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

●试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

●试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪洛或击穿时的电压；

●试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

●暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

●自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

●手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

●手动控制模式，此模式类似于传统的电动升/降压方式，高压试验变压器上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

●升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

●采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。



技术参数

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中；

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合下。

注：1、我厂YHGPY系列试验变压器单台可做到交流300kV,容量300kVA；

  2、如果用户需要，我厂生产的YHGPY系列试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；

  3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；

  4、我厂还可根据用户的要求，定制各种特殊规格的试验变压器。

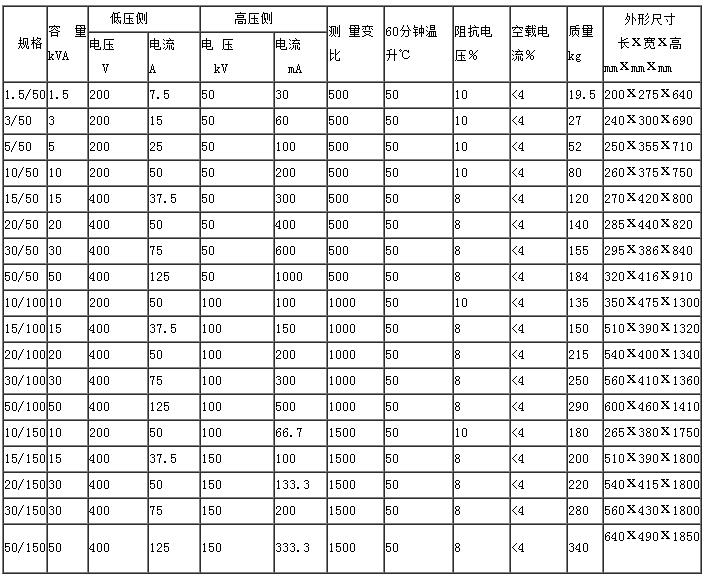

规格参数：
