1 概要
GYDCG-UBCH2系列产品是用于在线监测直流浮地系统正负极对地绝缘电阻值的装置，其基于不平衡电桥原理，避免了平衡电桥在正负极同时存在接地故障无法检测的问题，同时，本系列产品能够在直流电压大幅度变化的情况下，精确测量电阻值，并且测量周期短，采用自适应调节测量时间的方法，避免正负极对地电容的影响。本系列产品测量条件直流系统为200-1000V，电阻范围1KΩ～10MΩ，同时还能检测直流电压值，用户可以通过RS485通讯来实现测量值的获取。
模块上电通过指令控制绝缘电阻测量和直流电压测量是否工作。模块工作后，闭合高压开关，数据（瞬时值）刷新周期≥250ms，工作6~8秒后，用户可以读取实际绝缘电阻值。模块停止工作后，高压开关断开，与大地彻底脱离。
双路实现独立控制，互不干涉。
GYDCG-UBCH2MV模块在基础型号之上，额外提供双路汽车侧电压采集通道。
2 结构参数
模块采用导轨安装方式，宽36mm。

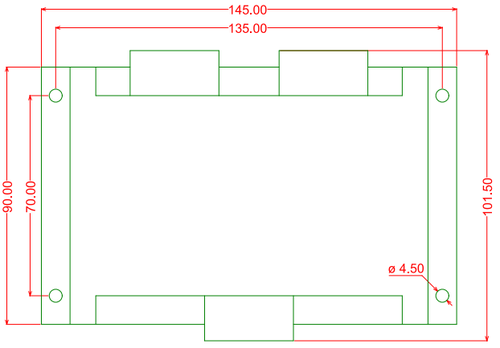

俯视图(单位：mm)

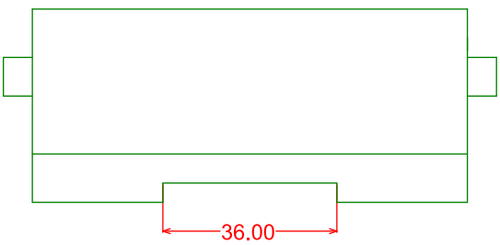

前视图(单位：mm)

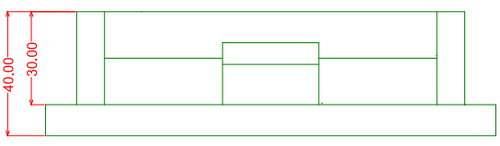

侧视图(单位：mm)
3 电气参数
●系统直流电压范围：200V~1000V（在此范围内，监测正负极对地阻抗）
●汽车侧电压范围：0V~1000V
●供电：GYDCG-UBCH2-12：9~18VDC，3W / GYDCG-UBCH2-24：18~36VDC，3W
●绝缘电阻测量范围：1KΩ~10MΩ
●绝缘阻抗测量精确度：
●直流电压测量精确度：
●汽车侧电压测量精确度：
